Linia LED — ekran RGB 64×32 na Debianie
Ekran z 128 linii LED na sterownikach MBI5031 (PWM 12-bit), zarządzany przez PC z Debianem: WWW, FTP i MySQL do nadzoru emisji treści.
- MBI5031
- AVR
- C
- Assembly
- Debian
- PWM
- Lata
- ok. 2009
- Status
- archiwum
- Rozdzielczość
- 64 × 32 piksele RGB
- Driver
- MBI5031 — PWM do 4096 poziomów (użyto 256)
- Sterowanie
- PC z Linux Debian (WWW, FTP, MySQL)

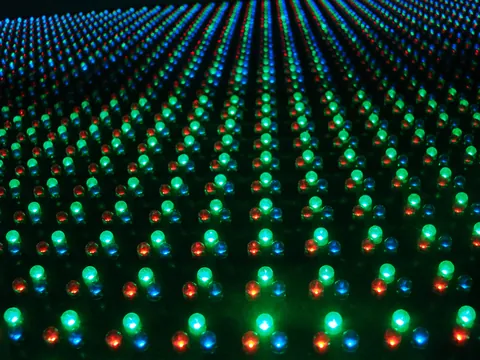

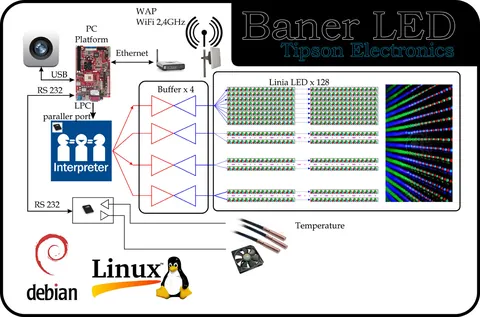

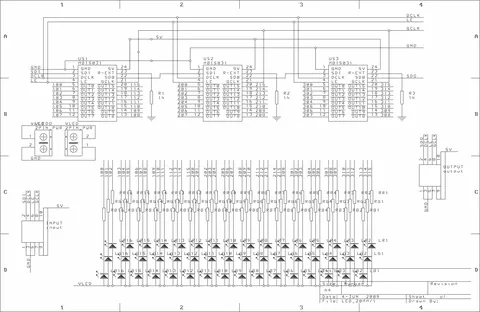

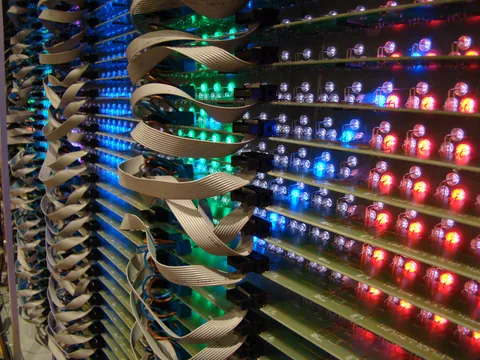

Linia LED to podstawowy element ekranu: w rzędzie połączono szeregowo 4 linie dające razem 192 diody, a do budowy całego ekranu użyto 128 linii. Pracujący komputer z Linux Debian udostępnia serwer WWW, FTP i MySQL, co ułatwia nadzór nad emisją treści wideo.

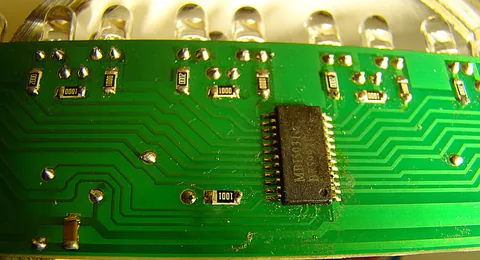

Układ MBI5031 pozwala przy zewnętrznym taktowaniu ustawić jasność każdej diody z 4096 poziomów (PWM). W projekcie zaniżono ją do 256 odcieni na kanał — to daje 16 mln kolorów RGB. Przykłady komunikacji z układami w C i asemblerze powstały w AVR Studio 4.
