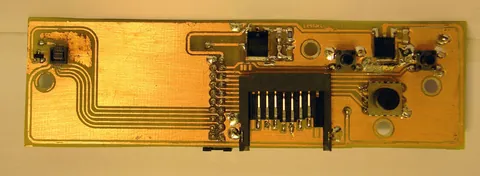

Moduł HMI: LCD Nokia 6100 + karta SD
Kolorowy LCD 132×132 z telefonu Nokia, joystick, klawisze i karta SD — uniwersalny panel dla systemu inteligentnego domu Lestar Home IQ.
- AVR
- Epson S1D15G10
- Philips PCF8833
- SPI
- SD card
- Eagle
- Lata
- 2012
- Status
- archiwum
- Wyświetlacz
- 132 × 132, sterowniki Epson lub Philips
- Peryferia

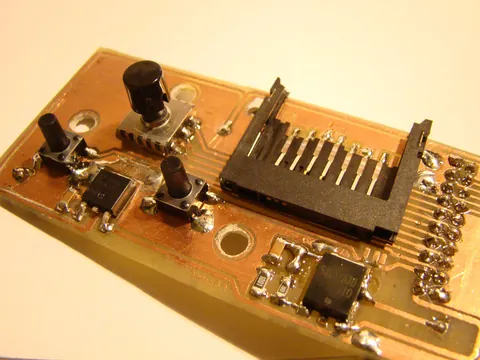

- joystick, 2 klawisze, karta SD, stabilizatory 7V5 i 3V3
- System
- Lestar Home IQ
W telefonach Nokia 3100/6100/6610 używano wyświetlaczy dwóch producentów — Philips i Epson — zupełnie różnych w inicjacji, ale z tym samym sposobem komunikacji. Kod obsługuje oba warianty i trzy tryby koloru (1, 2 lub 3 bajty na piksel). Panel służył jako interfejs systemu domu inteligentnego sterującego oświetleniem, bramą i czujnikami przez Internet.
